ALtracs® Plus

Especificações

Visão geral
- O parafuso auto-atarraxante para metais leves
- Capacidade de construção leve: a geometria otimizada da rosca do ALtracs Plus facilita o uso de parafusos menores e mais curtos, mas com valores de alta resistência
- O programa de cálculo ALtraCALC para pré-dimensionamento de juntas economiza tempo e esforço para testes de componentes individuais.
- Força de uniões altas e estabilidade a longo prazo, mesmo sob alto estresse dinâmico e térmico
- Economia de até 40% nos custos devido Eliminação de processos na preparação da Junta aparafusada
- Engenharia de projeto fácil com o programa de cálculo EJOT ALtra CALC^®
- Alta resistência a vibrações sem elementos de segurança adicionais
- Alta segurança de montagem devido ao baixo torque de instalação e ruptura
- No caso de reparos, um parafuso métrico pode ser usado

Downloads

Português do Brasil

Recomendações de design ALtracs Plus 1 MB

Inglês

Recomendações de design ALtracs Plus 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT^®, SHEETtracs^® e ALtracs Plus^®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.

CAD & more

Especialista em metal leve

Os parafusos EJOT ALtracs^® Plus são parafusos auto-atarraxantes, desenvolvidos para valores máximos de resistência em montagens de liga leve e outros metais não ferrosos, como zinco, cobre ou metal. O ALtracs^® Plus foi projetado para montagem direta em furos fundidos. Em comparação com os parafusos métricos, é possível obter uma economia significativa de custos, porque o número de etapas de trabalho é reduzido (por exemplo, abrir a rosca). O ALtracs^® Plus é a versão aprimorada do parafuso ALtracs^® e atinge valores de resistência comparáveis às juntas dos parafusos métricos da categoria de resistência 10.9.

Assistência individual ao projeto

O novo programa de cálculo EJOT ALtra CALC^®, baseado nos parâmetros mecânicos de milhares de aplicações e montagens de teste, é um suporte valioso para o pré-dimensionamento da montagem direta em metais leves. O software contém os parâmetros de fixação do parafuso Altracs^® Plus de acordo com a dimensão do material e do furo piloto. Dessa forma, um tempo valioso pode ser economizado durante a fase de design de um componente.

CAE services - component optimisation and individual design engineering assistance

We also support you during the development phase with our CAE services. With the help of innovative calculation and simulation tools we estimate the behaviour and the effect of our fastening elements on your component under various loads and then give you the respective recommendation. It is possible to calculate the clamp load relaxation of individual screw joints and also to analyse the behaviour of the complete assembly. More...

Design de rosca otimizado

A geometria da rosca desempenha um papel importante na montagem direta em metal leve, pois as diferentes propriedades de resistência do material do aço e do metal leve requerem um design especial do parafuso de aço. O ângulo do filete do parafuso de 33° forma uma rosca fêmea consideravelmente mais forte em comparação com as roscas de 60°. A rosca fêmea no material metálico leve mais fraco é reforçada pela parte maior do filete o que causa uma relação de resistência equilibrada. O filete assimétrico da rosca resulta em um deslocamento ideal do material e cria uma grande área de engajamento.

Montagem segura

O Torque de instalação baixa e um torque de ruptura alta cria uma janela de torque que facilita a montagem com simples parafusadeiras pneumáticas e elétricas. Os processos de aperto controlados por torque-ângulo também são possíveis além da resistência ao escoamento do parafuso, pois é possível especificar a decapagem ou a fratura do modo de falha. A seção circular em combinação com várias profundidades de instalação (1 a 2,5 x d) permite uma alta flexibilidade na escolha do sistema de fixação apropriado. Os filetes de rosca afiados do ALtracs^® Plus em conexão com a zona de formação de rosca não circular permitem o alinhamento centralizado e o aperto fácil do parafuso, mesmo em furos fundidos.

Tipos de cabeça e chaves ALtracs^® Plus WN 51

WN5117 Cabeça sextavada com flange
WN5151 Cabeça panela com flange e chave TORX PLUS^® / AUTOSERT

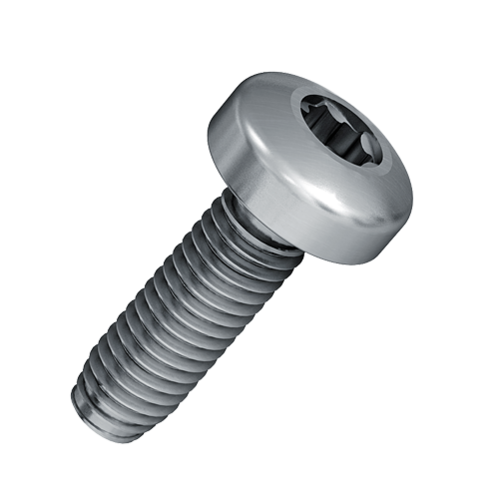

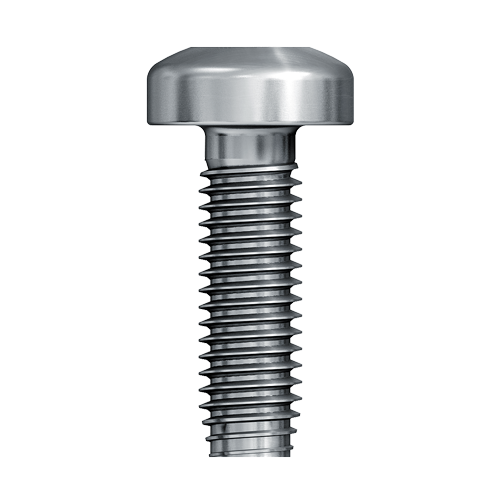

WN5152 Cabeça panela com chave TORX PLUS^® / AUTOSERT
WN5153 Cabeça cônica oval com chave TORX PLUS^® / AUTOSERT
WN5154 Cabeça conica chata com TORX PLUS^® / AUTOSERT

Para informações detalhadas, consulte as Normas WN da empresa EJOT.
Você pode baixá-los em nossa área de serviço "CAD & more".
Clique aqui para se registrar: "CAD & more"
