SHEETtracs®

Especificações

Visão Geral
- Alta resistência da junta devido ao repuxo formado
- Alta resistência a vibrações
- Montagem simples e segura devido ao bom alinhamento e baixo torque de instalação
- Alto torque de Ruptura devido a uma rosca fêmea robusta
- Seção transversal da rosca circular para engate maximizado da rosca
- Compatibilidade de métricas

Downloads

Português do Brasil

Recomendações de design SHEETtracs 1 MB

Inglês

Recomendações de design SHEETtracs 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT^®, SHEETtracs^® e ALtracs Plus^®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.

CAD & more

Juntas de chapa fina e confiável

A montagem confiável de chapas finas com furos piloto sempre apresentou um problema para juntas removíveis. Para chapas com espessura superior a 1 mm, costumava ser possível aplicar parafusos comuns, mas uma redução crescente da espessura da chapa, devido ao potencial de economia de custos, impede isso hoje. A EJOT agora desenvolveu uma solução segura para a montagem confiável do processo de juntas de chapa pré-furadas com menos de 1,5 mm de espessura, o parafuso EJOT SHEETtracs^® auto-atarraxante. Este elemento de fixação também suporta a implementação de estratégias individuais de desenho leve. Por exemplo a realização da redução da espessura da chapa nas carcaças da linha branca foi um sucesso graças o parafuso SHEETtracs^® – um fator importante para a economia de peso e custos dessa categoria de produto.

Geometria de rosca especial

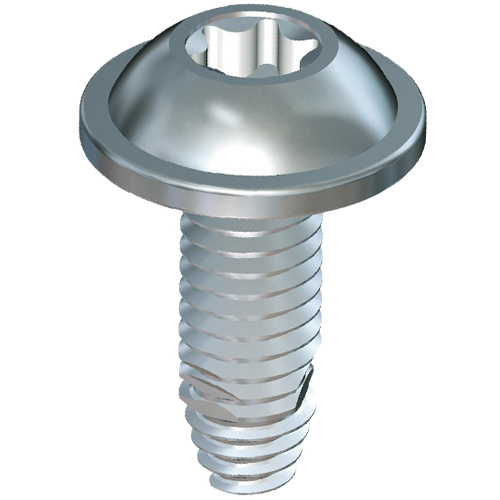

O EJOT SHEETtracs^® apresenta um ângulo de filete assimétrico de 45 (30/15) e, com menos deslocamento do material, cria uma rosca fêmea mais forte na chapa. Isso aumenta o nível de torque de ruptura da junta e permite várias montagens repetidas. Na área cônica inferior do parafuso, o ângulo do flanco é invertido e o repuxo resultante é formado principalmente na direção de fixação. A zona de formação de rosca não circular garante uma aplicação fácil e centralizada e as áreas de rosca elevada garantem uma penetração segura do material da chapa. A seção transversal circular na rosca superior atinge uma força de união maior devido um engajamento maior em comparação com geometrias de roscas não circulares.

SHEETtracs^® Application Check

The EJOT SHEETtracs^® is a self-tapping screw for reliable thin sheet metal joints with pilot hole.

The online tool SHEETtracs^® Application Check enables the user to determine the relevant values for the fastening application by entering the materials and sheet thicknesses which are to be joined. These values are amongst others the required pre-hole diameter and a recommended tightening torque considering different screw surfaces.

SHEETtracs^® WN 52 WN54 Head Styles and Drives

WN5241 round washer head with Z cross recess (or H)
WN5242 pan head with cross recess Z (or H)
WN5243 flat countersunk head with cross recess Z (or H)
WN5247 hexagon flange head
WN5251 round washer head with TORX^®
WN5252 pan head with TORX^®
WN5254 flat countersunk head with TORX^®

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
Click here to register: "CAD & more"
