DELTAsert®

Especificações

  • Visão geral

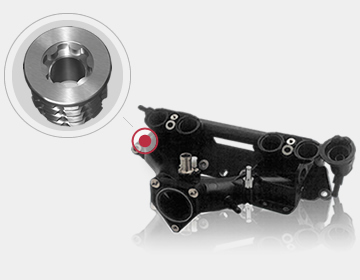

    • DELTAsert® de alumínio para termoplásticos e termofixos (tamanho M6)
    • DELTAsert® P de plástico para termoplásticos macios (para DELTA PT® 45 & 50) outras dimensões sob consulta
    • Montagem direta fácil e confiável; nenhum procedimento de configuração complexo é necessário
    • Baixo peso devido ao uso de alumínio em vez de metal
    • Força de extração (Pull-Out) alta devido à grande cobertura do flanco
    • Torque de Afrouxamento muito alto devido à rosca DELTA PT auto-atarraxante

Hotline

Applications Engineer


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

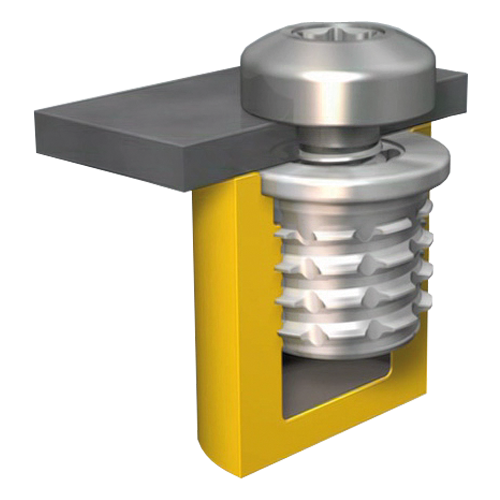

Solução alternativa: Insertos de alumínio

Hoje, as reduções de custo e peso exigidas para a maioria dos modelos geralmente requerem métodos alternativos de fixação. Por exemplo, os insertos ainda são usados para muitas aplicações, que prendem indiretamente os componentes com um inserto de alto custo pós-moldada e um parafuso métrico. Uma alternativa a esse método trabalhoso é o novo EJOT DELTAsert® de alumínio, que permite uma instalação auto-atarraxante em componentes termoplásticos altamente carregados. Anteriormente, isso só era possível com insertos pré ou pós-moldadas.

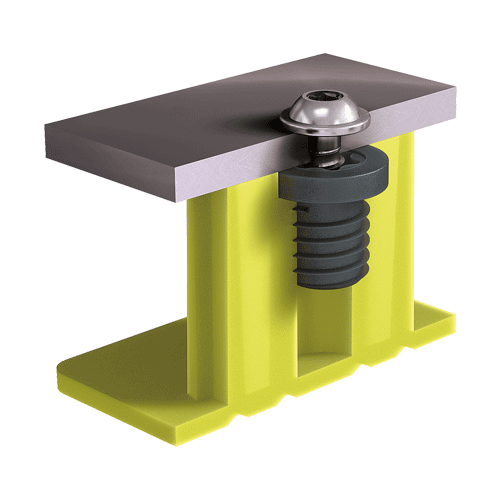

Solução alternativa: Insertos de plástico

Para a realização de um ponto de fixação estável, a resistência do material dos componentes feitos de termoplásticos é frequentemente insuficiente. Mesmo otimizações como diâmetro maior do parafuso, aumento da espessura da parede ou aumento da profundidade da instalação são apenas parcialmente adequadas para solucionar esse problema. Para essas condições difíceis, a EJOT desenvolveu a inovadora solução de inserto plástico DELTAsert® P que, combinada com o parafuso EJOT DELTA PT®, facilita a fixação confiável do processo.

Instalação fácil

O EJOT DELTAsert® é parafusado no componente plástico preparado com uma Parafusadeira electronica com limitador de torque, controles adicionais não são necessários. O torque pode ser documentado como referência de qualidade. Este processo é finalizado em 2 segundos. A montagem subsequente da peça de aperto no DELTAsert®com o parafuso EJOT ALtracs® Plus 60 também é auto-atarraxante. Para a versão com rosca interna métrica M6, um parafuso métrico também pode ser usado como alternativa. Uma montagem fácil e confiável do processo é garantida nos dois casos.
