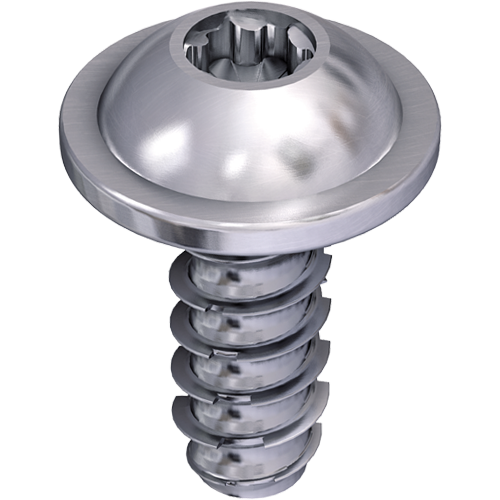

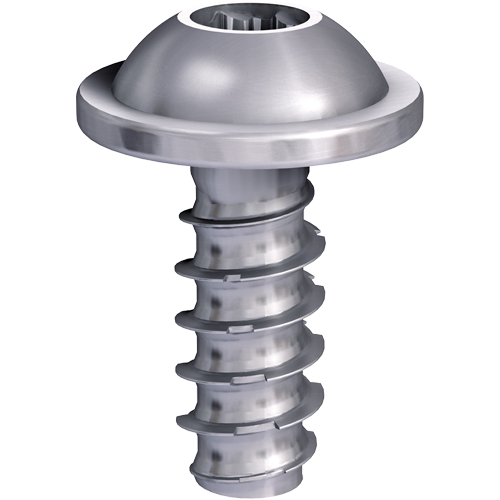

DELTA PT® DS

Especificações

Visão geral
- Comprimento padrão: aprox. 2 a 10 x diâmetro nominal (outros mediante consulta)
- Montagem direta segura e confiável em termofixos
- Potencial de economia através da padronização: um tipo de parafuso para termoplástico e termofixo
- Montagem fácil devido à bom alinhamento do parafuso
- Menor profundidade de furo em comparação com parafusos com uma área cortante na ponta
- Maior engajamento com a mesma profundidade de inserção em comparação com parafusos uma área cortante na ponta

Downloads

Português do Brasil

Recomendações de design DELTA PT DS 1 MB

Inglês

Recomendações de design DELTA PT DS 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT^®, SHEETtracs^® e ALtracs Plus^®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.

CAD & more

Especialista para termofixos

Os materiais alternativos, que não eram focados em tecnologia de fixação há alguns anos, agora são comuns em várias aplicações industriais. Os termofixos substituem frequentemente outros materiais, na indústria automotiva, muitas vezes devido à economia de peso dos componentes. A conexão confiável e durável desses componentes altamente carregados exige muito dos elementos de fixação usados. A EJOT atende a essas demandas com o inovador DELTA PT^® DS, baseado no comprovado parafuso DELTA PT^®, qualificado para as aplicações mais difíceis de auto rosquear em termo fixos, devido ao seu layout de rosca especial.

Extremidades de rosca modificadas

O formato da rosca DS (DuroSet) é a "chave" para a solução desses difíceis desafios de fixação. Para o parafuso EJOT DELTA PT^® DS, são aplicadas ranhuras especiais à geometria da rosca DELTA PT^® estabelecida, que permite a formação ideal da rosca fêmea. Essas ranhuras começam na ponta do parafuso e afinam em direção à cabeça do parafuso. Dessa forma, a nova zona de formação de rosca permite uma baixa instalação, alto torque de ruptura e a quebra do Boss (alojamento) pode ser efetivamente evitada com o DELTA PT^® DS. Este parafuso inovador é otimizado para projetos que exigem muito do processo de montagem direta devido à dureza e fragilidade do material usado.

Tipos de cabeça e chaves DELTA PT^® DS

WN 5411 cabeça panela com flange e chave Philips Z (ou H)
WN 5412 cabeça panela com chave Philips Z (ou H)
WN 5451 cabeça panela com flange e chave TORX PLUS^® / AUTOSERT
WN 5452 cabeça panela e chave TORX PLUS^® / AUTOSERT
WN 5453 cabeça cônica oval com chave TORX PLUS^® / AUTOSERT
WN 5454 cabeça cônica chata com chave TORX PLUS^® / AUTOSERT

Para informações detalhadas, consulte as Normas WN da empresa EJOT. (
Você pode baixá-los em nossa área de serviço "CAD & more".
Clique aqui para se registrar: "CAD & more"
